Intercambiadores de calor de placas y carcasa
Intercambiadores de calor de placas y carcasa eficientes y compactos
Los intercambiadores de calor de placas y carcasa son adecuados para diversos ámbitos industrialescon ventajas como la eficacia, la seguridad y la compacidad. Pueden personalizarse según condiciones de proceso específicas del clientey son resistentes a las altas temperaturas, la alta presión y la corrosión.
¿Cómo funciona un intercambiador de calor de placas y carcasa?
La chapa ondulada genera alta turbulencia en el fluidoy su eficacia de transferencia de calor es muy superior a la de los intercambiadores de carcasa y tubos tradicionales. El tamaño de los intercambiadores de calor de placas con el mismo rendimiento de transferencia de calor. es muchas veces menor. La placa ondulada tiene una superficie ondulada regular y diferentes ángulos ondulados, que pueden ajustarse a lograr la combinación perfecta entre la transferencia de calor y la caída de presión.
La cáscara cilíndrica es muy adecuado para condiciones de alta temperatura y alta presióny puede soportar impactos a alta temperatura y presión. El fluido de ambos lados puede distribuirse a través de una placa guía para una una sola pasada o pase múltiple configuración, y el número de pasadas por ambos lados puede diseñarse por separado en función de las condiciones de trabajo.
Opciones de intercambiadores de calor de placas y carcasa Nexson

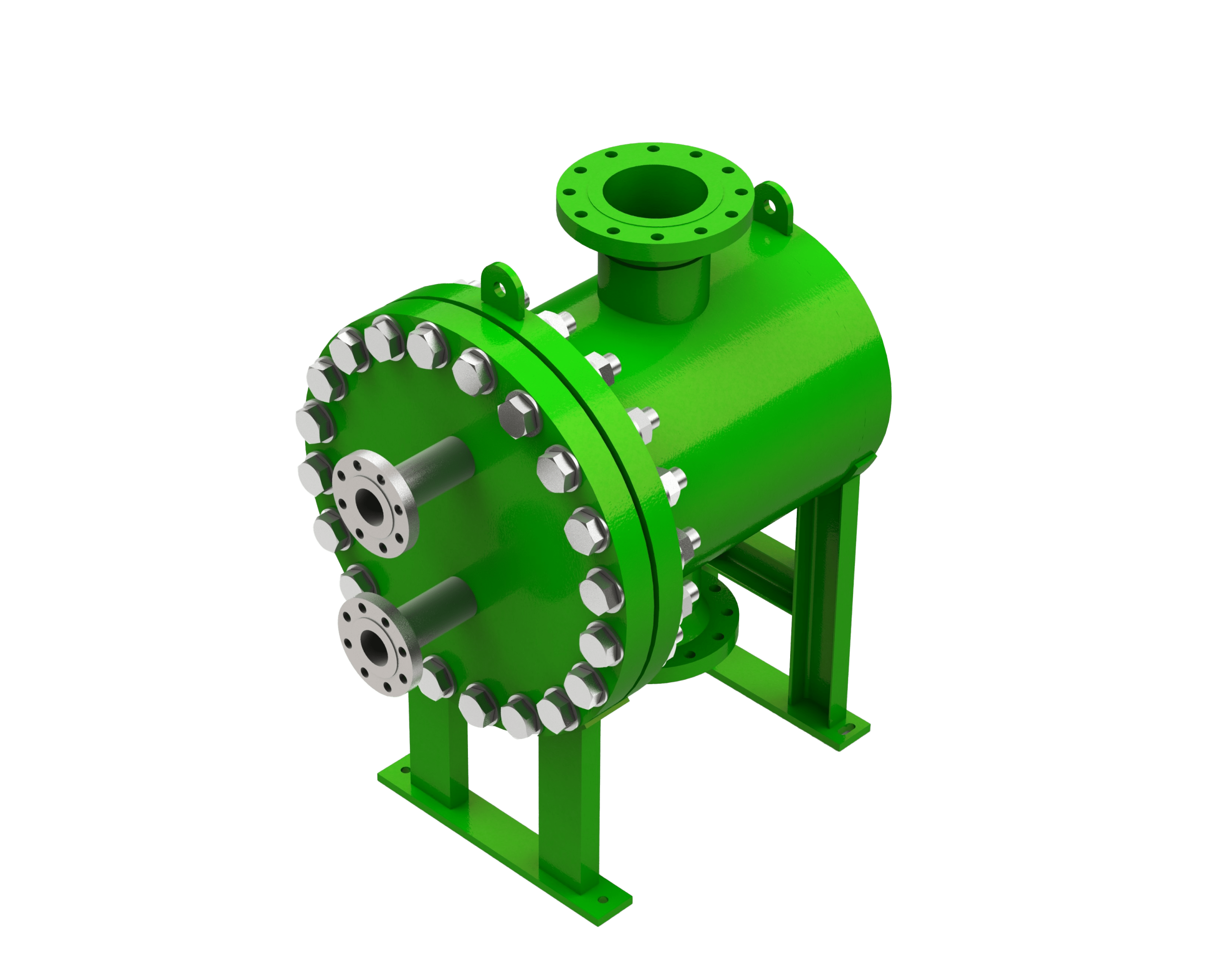

Intercambiadores de calor de placas y carcasa
Nexson Abrible Intercambiadores de calor de placas y carcasa proporciona una mayor flexibilidad al permitir que el paquete de placas se retirada de la carcasa para inspección o limpieza mecánica. Esto es posible gracias a su diseño de carcasa embridada y atornillada. El paquete de placas permite desmontarlo y volverlo a montar rápidamente, lo que minimiza el tiempo de inactividad del proceso.
El núcleo de la placa soldada está relleno y fijado en la carcasa circular, y no hay juntas de estanqueidad entre las placas. Puede aplicarse en ambientes corrosivos, de alta temperatura y alta presión.

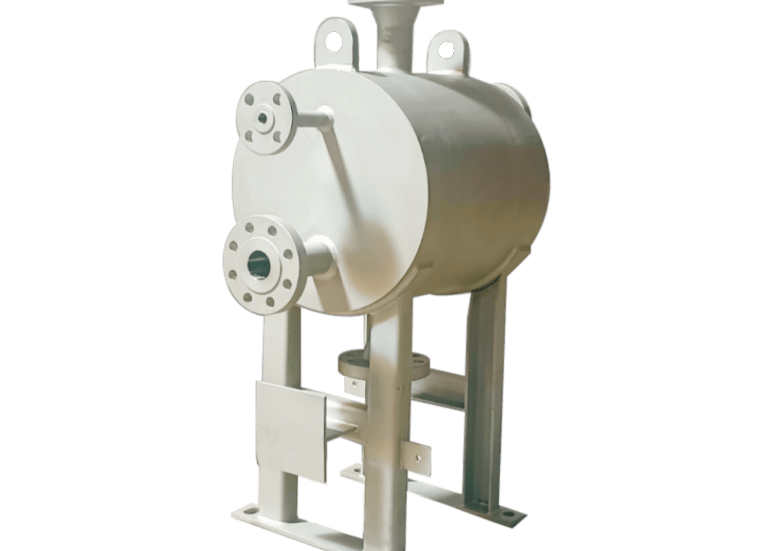

Intercambiadores de calor de placas y carcasa totalmente soldados
El componente central de Nexson Totalmente soldado Intercambiador de calor de placas y carcasa es un paquete de placas totalmente soldadas cerrado dentro de una robusta carcasa, eliminando la necesidad de juntas. Tanto el paquete de placas como la carcasa están totalmente soldados, pero permanecen separados, lo que permite su expansión y contracción en respuesta a los cambios de temperatura.
El diseño de la placa circular garantiza una distribución uniforme de la tensión, mejorando la durabilidad y el rendimiento.
Intercambiador de calor de placas y carcasa como reboiler
El intercambiador de calor de placas y carcasa Nexson Kettle Reboiler es un intercambiador de placas y carcasa compacto, totalmente soldado, diseñado para la evaporación de alta eficiencia en aplicaciones exigentes. Funcionando como un evaporador inundado, mantiene el refrigerante en un estado sumergido para una transferencia de calor óptima.
Ideal para refrigeración, bombas de calor y ciclos ORC, evapora medios como el amoníaco utilizando una corriente caliente en contracorriente. El colector integrado garantiza una separación de fases eficaz, al tiempo que minimiza el tamaño de la carcasa, el grosor de las paredes y el volumen de fluido, lo que se traduce en una reducción de los costes operativos.
MATERIALES DISPONIBLES
Materiales de las placas
316L
904L
254 OMU
Aleación C22, C276
Titanio gr.1, gr.11 - Níquel
Otros a petición
Materiales de carcasa
Acero al carbono
316L
904L
254 OMU
Aleación C22, C276
Dúplex
Titanio
Otros a petición
Placas y Carcasa - Gama de placas
Principales características y ventajas
ESTRUCTURA COMPACTA
El intercambiador de calor de carcasa de placas soldadas totalmente practicable tiene una estructura compacta y requiere muy poco espacio para su instalación y mantenimiento.
INTERCAMBIO EFICAZ DE CALOR
El exclusivo diseño del patrón de placas permite que el intercambiador de calor de carcasa de placas soldadas totalmente practicable genere una eficiencia eficaz de transferencia de calor y consiga una diferencia de temperatura final muy ajustada.
SEGURO Y FIABLE
La carcasa cilíndrica es la forma óptima para los recipientes a presión, con menor espesor de material y peso en comparación con otros dispositivos estructurales, al tiempo que garantiza una alta presión y fiabilidad.
BAJO MANTENIMIENTO
Nuestro intercambiador de calor de carcasa de placas soldadas totalmente practicable presenta una construcción soldada que garantiza la fiabilidad y un mantenimiento sencillo. Al carecer de juntas, se elimina el riesgo de roturas o fugas. Además, son muy resistentes al ensuciamiento.
