Trocadores de calor a placa soldados
Trocadores de calor a placa soldados
GreenBoxTM é um trocador de calor totalmente soldado, feito de chapas onduladas quadradas soldadas juntas, formando o coração do trocador de calor. Não há vedação entre as placas; a vedação é feita por uma solda. Somente os painéis laterais removíveis, possuem gaxetas para vedação externa.

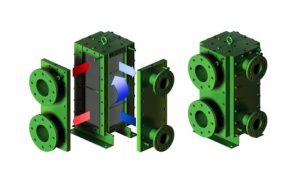

O coração, as áreas da superfície da placa, do trocador de calor é acessível para inspeção ou limpeza, simplesmente removendo os 4 painéis laterais.
O projeto patenteado dos cantos macios do conjunto coração/painéis da GreenBox faz deste trocador de calor o mais robusto de sua categoria. Devido a sua confiabilidade mecânica, é a solução ideal para a operação em tarefas de processo difíceis com altas pressões e temperaturas.
Os trocadores de calor de placas soldadas Nexson são um concentrado de eficiência térmica para aplicações de trocadores de calor de recuperação, condensadores, reboilers ou evaporadores e podem ser usados em tarefas semi-fouling.
O alto fluxo turbulento induzido pelas placas corrugadas da GreenBox a torna cerca de 5 vezes mais eficiente termicamente do que um trocador de calor tradicional de concha e tubo. Também permite uma aproximação de temperatura de aproximadamente 2°C.
Um melhor coeficiente de transferência de calor significa também um tamanho compacto de Greenbox e isto também pode reduzir significativamente os custos de instalação, operação e manutenção.
A GreenBox funciona em simples ou multi-pass de acordo com as exigências do projeto,
Vantagens:
ROBUSTO E PATENTEADO
Robustez e confiabilidade para o trocador de calor de placas soldadas é o ponto chave. A Nexson patenteou seu próprio permutador de calor de placas soldadas, denominado GreenBox ™. Com testes comprovados de ciclos de pressão e temperatura, este tipo de trocador de calor está um passo à frente da concorrência em termos de robustez.
2 MEIOS SEMI-INCRUSTANTES
Este trocador de calor de placas soldadas é projetado para manusear um ou dois meios semi-incrustantes ao mesmo tempo. O manuseio de entupimento é feito graças às placas onduladas que oferecem altos valores de tensão de cisalhamento na superfície da parede.
FÁCIL DE LIMPAR
Graças aos painéis desmontáveis, o trocador de calor soldado é fácil de limpar com um jato de água de hidropressão.
ÁREA INTERCAMBIÁVEL "CORAÇÃO" / TRANSFERÊNCIA DE CALOR
Devido a sua construção modular, é possível retirar a área de transferência de calor dos painéis e substituí-la, mantendo os painéis existentes.
Em caso de mudança na necessidade de matéria-prima devido à evolução do processo, é possível uma abordagem de operação a longo prazo para esta tecnologia de trocadores de calor
ABORDAGEM DE TEMPERATURA PRÓXIMA
Graças às chapas onduladas, combinadas com um alto valor K, você pode alcançar uma aproximação de temperatura muito próxima e até obter uma temperatura de cruzamento
FLUXO DE ALTO VOLUME COM QUEDA DE PRESSÃO LIMITADA
O trocador de calor de placas soldadas Green box é um trocador de calor de seção transversal múltipla que permite diferentes arranjos de defletores de acordo com o serviço e a limitação de queda de pressão necessária.
INSPEÇÃO COMPLETA DA ÁREA DE TRANSFERÊNCIA DE CALOR
Ao retirar os 4 painéis, você pode acessar toda a área de transferência de calor para inspeção durante o desligamento peridical da planta.
Seleção de materiais e limites do projeto
GreenBox Welded Heat Exchangerscan ser fabricado em qualquer material que possa ser formado e soldado, como 304 / 304L, 316 / 316L, 904L, 254 SMO, C276, C22, C2000, Titanium...
O Nexson GreenBox é utilizado para uma pressão de projeto de vácuo total até 50 barg, e de -50°C de temperatura de projeto até 450°C.
Aplicações Líquido a Líquido - Uso tradicional
Os trocadores de calor de placas soldadas para aplicações líquido-líquido são utilizados na maioria das indústrias: - Papel e celulose, Refinarias; - Petroquímica; - Petróleo e gás; - Indústrias alimentícias; - Mineração; - Fabricação de aço e metais, etc., em aplicações para:
- Recuperação de calor
- Aquecimento
- Refrigeração
Aplicações Bifásicas
Condensação com sub-resfriamento
Após a fase de condensação, com disposição dos defletores, pode ser dedicada uma superfície de área de calor onde você pode querer obter o sub-resfriamento do condensado antes de sair da unidade.
Evaporação / Reboque
O trocador de calor de placas soldadas de caixa verde é um verdadeiro trocador de calor por meio de um trocador de calor termo-diesel/evaporador. O fluxo para reboil/evaporação está em modo de processo de passagem única.
Usos tradicionais
Os trocadores de calor de placas soldadas para aplicações bifásicas são utilizados na maioria das indústrias: - Papel e celulose, Refinarias; - Petroquímica; - Petróleo e gás; - Indústrias alimentícias; - Mineração; - Fabricação de aço e metais, etc., em aplicações como:
- Condensador a Vácuo
- Condensador suspenso
- Condensador de Refluxo
- Tratamento de gás, processamento de adoçantes
- Aquecedor a vapor
- Reboque Termossifão
