Intercambiadores de Calor de Placas
Intercambiadores de calor de placas industriales
Un componente importante en la tecnología de transferencia de calor y la recuperación de calor es el intercambiador de calor de placas. Este dispositivo se utiliza para transferir de manera eficiente energía térmica entre dos medios diferentes. Los intercambiadores de calor de placas se han convertido en un elemento indispensable en una amplia gama de sectores e industrias debido a su capacidad para mejorar la eficiencia energética y reducir los costos operativos.
Un intercambiador de calor de placas es un dispositivo utilizado para transferir calor entre dos medios, normalmente líquidos o gases, sin que se mezclen. Este tipo de intercambiador de calor consta de varias placas onduladas, resistentes a la corrosión, generalmente de acero inoxidable. Estas placas están dispuestas en paralelo y separadas por juntas, creando múltiples canales para los medios a intercambiar calor.

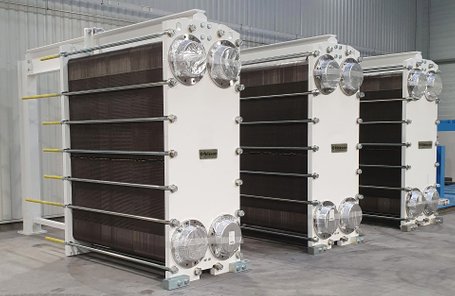

En los casos en que la junta entre placas está formada por materiales elastoméricos/plásticos como NBR, PTFE, etc., tenemos los denominados -. Intercambiadores de Calor de Placas con Juntas.
En algunas aplicaciones con requisitos más exigentes, debido a la temperatura, la presión o la compatibilidad de las juntas, puede ser necesario un intercambiador de calor híbrido. En este caso, combinamos paquetes de placas soldadas con láser con placas tradicionales con juntas – un Intercambiador de calor de placas semisoldadas.

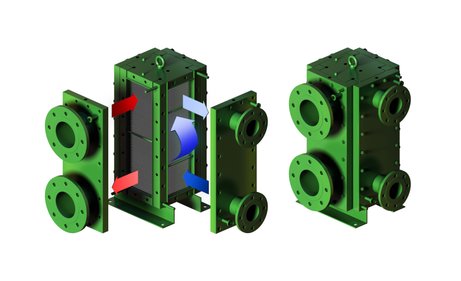

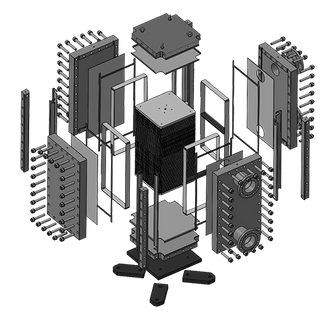

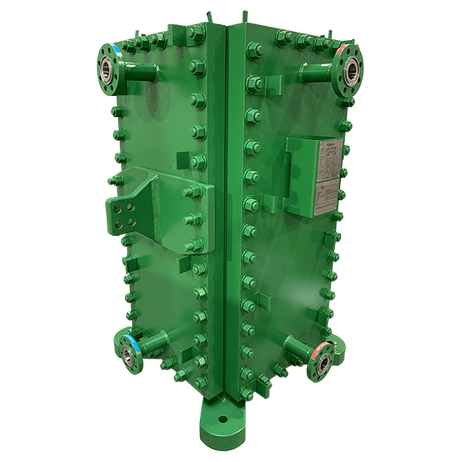

Cuando la temperatura y/o la presión aumentan un poco, los materiales elastoméricos/plásticos ya no pueden soportar las cargas a las que están expuestos y, por lo tanto, deben sustituirse, por ejemplo, mediante soldadura. Erivac ofrece en estos casos Intercambiadores de Calor de Placas Soldadas o Intercambiadores de calor de placas y carcasa.
Función y beneficios

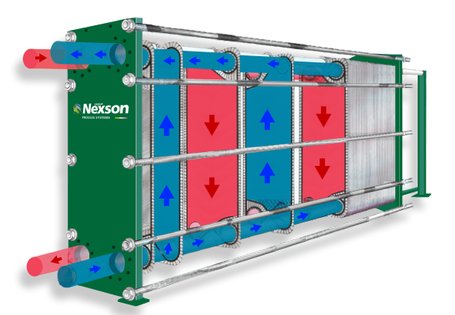

Los intercambiadores de calor de placas funcionan con el principio de conducción, donde la transferencia de calor se produce por contacto indirecto entre los medios caliente y frío. A medida que los líquidos o gases fluyen a través de los canales separados, la energía térmica del medio caliente se transferirá a través de las paredes de las placas onduladas al medio frío. Esto permite una transferencia de calor eficaz y rápida sin pérdidas de energía significativas.
Una de las principales ventajas de los intercambiadores de calor de placas es su diseño compacto y eficiente. La amplia superficie de las placas corrugadas y relativamente delgadas proporciona un coeficiente de transferencia de calor significativamente mayor que el de los intercambiadores de calor tradicionales, como los de carcasa y tubos, lo que se traduce en una mayor eficiencia y una superficie de intercambio de calor más pequeña.
Los intercambiadores de calor de placas también cuentan con un diseño muy compacto y ofrecen una gran superficie de intercambio de calor por unidad de volumen. Esto significa que, si se diseñan un intercambiador de calor de placas y un intercambiador de calor tradicional de carcasa y tubos para exactamente la misma aplicación, el intercambiador de calor de placas: – será muchas veces más pequeño; – tendrá un peso mucho menor; – y, por lo general, tendrá un precio más bajo.
Además, los intercambiadores de calor de placas son relativamente fáciles de mantener si el fluido está razonablemente limpio, ya que las placas se pueden limpiar si es necesario.
Un componente importante en la tecnología de transferencia de calor y la recuperación de calor es el intercambiador de calor de placas. Este dispositivo se utiliza para transferir de manera eficiente la energía térmica entre dos medios diferentes. Los intercambiadores de calor de placas se han convertido en un elemento indispensable en una amplia gama de sectores e industrias debido a su capacidad para mejorar la eficiencia energética.
Además, contribuyen a reducir los costos operativos.
¿Qué es un intercambiador de placas?
Un intercambiador de calor de placas es un dispositivo que se utiliza para transferir calor entre dos medios, por lo general líquidos o gases, sin que se mezclen. Este tipo de intercambiador de calor consta de varias placas corrugadas, resistentes a la corrosión, fabricadas en acero inoxidable. Estas placas están dispuestas en paralelo y separadas por juntas, lo que crea múltiples canales para los fluidos que participan en el intercambio de calor.
En los casos en que el sellado entre placas esté compuesto por materiales elastoméricos o plásticos, tales como NBR, PTFE, etc., contamos con lo que se conoce como – Intercambiadores de Calor de Placas con Juntas.
Para aplicaciones con requisitos más exigentes, ya sea por la temperatura, la presión o la compatibilidad de las juntas, podría ser necesario un intercambiador de calor híbrido. En este caso, combinamos paquetes de placas soldadas con láser con placas tradicionales con juntas – un Intercambiador de calor de placas semisoldadas.
Cuando la temperatura y/o la presión aumentan ligeramente, los materiales elastoméricos o plásticos ya no pueden soportar las cargas a las que están expuestos y, por lo tanto, deben sustituirse mediante soldadura blanda o soldadura fuerte. Erivac ofrece en estos casos: – Intercambiadores de Calor de Placas Soldadas o Intercambiadores de calor de placas y carcasa.
Ámbitos de utilización
Los intercambiadores de calor de placas se utilizan ampliamente en diversas industrias, donde satisfacen necesidades específicas de regulación del calor, recuperación de calor y eficiencia energética. A continuación se presentan algunos ejemplos de industrias en las que se utilizan los intercambiadores de calor de placas:
- Biocarburantes y aceites comestibles;
- Captura de carbono;
- Industria química;
- Industria alimentaria;
- Industrias minera y siderúrgica;
- Industria petroquímica;
- Refinerías de petróleo;
- Centrales térmicas;
- Industria papelera;
- Industria textil.
Los intercambiadores de calor de placas son indispensables en muchas industrias, donde permiten la transferencia eficaz de energía térmica entre distintos medios. Su diseño compacto, alta eficiencia y mantenimiento relativamente sencillo los convierten en una opción atractiva para las empresas que buscan mejorar la eficiencia energética y reducir los costes de funcionamiento. Ya sea en la climatización, la industria de procesos, la industria alimentaria o la industria del petróleo y el gas, los intercambiadores de calor de placas desempeñan un papel importante a la hora de satisfacer los requisitos específicos de cada industria y contribuyen a un funcionamiento sostenible y eficiente.
Los intercambiadores de calor de placas se utilizan ampliamente en diversas industrias. Satisfacen necesidades específicas en materia de regulación térmica, recuperación de calor y eficiencia energética.
¿En qué consiste el principio de conducción?
El principio de conducción es un importante mecanismo de transferencia de calor que se produce cuando hay una diferencia de temperatura entre dos materiales en contacto directo. En la conducción, la energía térmica se transfiere de la región de mayor temperatura a la de menor temperatura a través de la interacción molecular.
