Eyectores de chorro, calentadores de chorro de vapor, Termocompresores

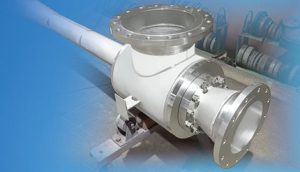

Eyectores de chorro
Los eyectoras a chorro son componentes fundamentales en numerosas aplicaciones industriales, ya que ofrecen soluciones eficaces para diversos procesos.
Bomba de chorro, eyector, bomba de medios motrices, inyector: muchos nombres, el mismo diseño y principio de funcionamiento.
Un eyector de chorro funciona sin accionamiento mecánico y, por lo tanto, ofrece una alta fiabilidad en modo de funcionamiento continuo. Las bombas de chorro y los eyectores de Körting gozan de la reputación de ser especialmente sencillos y robustos en su funcionamiento, así como de requerir poco mantenimiento y desgaste. Están diseñadas en multitud de materiales y optimizadas para sus fines de aplicación. El efecto de bombeo se genera mediante un medio motriz líquido o gaseoso que actúa como portador de energía. El campo de aplicación determina la forma de la sección transversal del flujo, que se diseña individualmente en función del medio motriz.
El uso de eyectores a chorro puede mejorar significativamente la eficiencia y la confiabilidad de las operaciones.
Con los eyectores Jet, las industrias pueden alcanzar un rendimiento óptimo con un consumo mínimo de energía.
Eyectores de Vacío

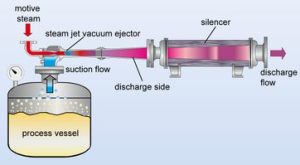

Los eyectores de vacío de chorro de vapor eliminan los gases y/o vapores de las operaciones de proceso, generando así un vacío en el reactor. El flujo de aspiración se comprime a una presión superior.
General Aplicaciones
- puesta en marcha de la evacuación de tanques y reactores
componente de las unidades de vacío multietapa
Producción de aceite comestible
-
aspiración y compresión de mezclas de hexano y vapor en la planta de extracción
Los eyectores de chorro son especialmente eficaces en aplicaciones de vapor, ya que mejoran la eficiencia de todo el sistema.
En muchos casos, los eyectores a chorro son la opción preferida para alcanzar los niveles de vacío deseados en los reactores.
La versatilidad de los eyectores a chorro los hace adecuados para una amplia gama de aplicaciones industriales.
Compresores de chorro
Los compresores de chorro de vapor forman parte de muchas aplicaciones de ingeniería de procesos. Su uso reduce el consumo energético del proceso y disminuye los costes operativos de la maquinaria de forma sostenible. También conocidos como termocompresores o compresores de vapor, los compresores de chorro de vapor comprimen flujos de vapor en diversos procesos de forma sencilla.
Ventajas
Los compresores de chorro de vapor Körting ofrecen toda una serie de ventajas:
- bajo consumo de vapor
- larga vida útil
- el caudal de vapor motriz puede controlarse mediante válvula o aguja de boquilla.
- no hay piezas móviles, a diferencia de los compresores mecánicos.
- requiere poco mantenimiento.
- fiabilidad excepcional
- adaptarse rápidamente a las nuevas condiciones de funcionamiento.
- fabricación de alta calidad
Termocompresores
El vapor a alta presión se libera en una tobera motriz para llevarlo a la velocidad máxima. Al mismo tiempo, la presión en la salida de la tobera disminuye para que el vapor que requiere compresión sea aspirado. Cuando los dos flujos se combinan en el elemento mezclador situado aguas abajo, parte de la energía cinética del flujo motriz se transfiere al flujo de aspiración. El flujo mezclado se ralentiza entonces en el difusor posterior y se produce al mismo tiempo un aumento de la presión. Esta mezcla de vapor puede volver a utilizarse posteriormente en el proceso a mayor presión.

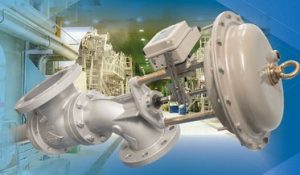

Aguja de boquilla controlable
Para ampliar el campo de aplicación, los termocompresores Körting se suministran en versión regulable con agujas de tobera ajustables. De este modo, es posible modificar el caudal de vapor motriz sin que ello repercuta en la presión motriz. En el rango de carga parcial, esto supone a veces enormes ventajas en términos de consumo de vapor motriz en comparación con una solución que requiera una reducción externa de la presión motriz mediante una válvula reguladora independiente.
Aplicaciones

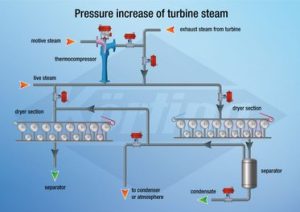

- Aumentar la presión de las redes de vapor de baja presión.
- Evaporación
- Digestores de pulpa
- Secadores de pulpa
- Máquinas de papel
- Monocilindro
- Multicilindro
- Vástago flash para cajas de vapor
Calentadores de chorro de vapor

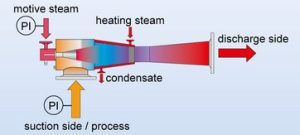

La condensación de vapor es probablemente el método más utilizado para producir agua caliente. La mezcla de agua con vapor hace que este proceso sea extremadamente flexible; dependiendo de la proporción de mezcla, la temperatura del agua puede seleccionarse dentro de un amplio rango.
Calentador de chorro de vapor instalado
Estos calentadores se instalan en un depósito de líquido. El vapor que fluye a través de la boquilla se expande para producir una baja presión en la salida. Esto provoca la aspiración del líquido vecino. El vapor se condensa, calentando así el líquido que, al salir del calentador, consigue una nueva acción de entremezclado en el depósito.

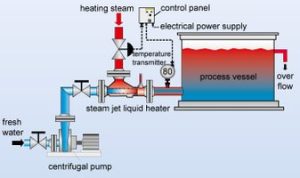

Calentador de flujo de vapor
Para instalar en sistemas de tuberías. El líquido fluye a través del calentador y el vapor se introduce en este líquido a través del orificio de una boquilla de condensación. El vapor de condensación produce entonces un calentamiento directo del líquido.
Aplicaciones
Industria química, Industria alimentaria, Industria papelera
Calentamiento de líquidos o también de mezclas de líquidos y sólidos.
Eyector de líquido de chorro
Se utiliza un medio motriz líquido para aspirar otro líquido y transportarlo a mayor presión. Una turbulencia elevada consigue una mezcla homogénea de ambos flujos.
Aplicaciones
Construcción naval
- Interior del buque: achique y descarga de sentinas, esclusas de cadena, tanques de lastre de las bodegas
Tratamiento del agua
- dilución de lejías y ácidos
Industria alimentaria y química
- bombeo y mezcla de líquidos diversos
Plantas de fertilizantes sintéticos (plantas UREA)
- bombeo de la solución de carbamato al reactor ureico
Centrales hidroeléctricas
- drenaje de emergencia de pozos de bombeo
Evaporadores de agua de mar
- transporte de agua de mar concentrada (salmuera)
En la construcción naval, los eyectoras a chorro son esenciales para una gestión eficaz del agua y los líquidos.
Los eyectoros a chorro facilitan el bombeo y la mezcla eficientes de diversos líquidos.
Los eyectoras a chorro se utilizan en plantas de tratamiento de agua, donde mejoran el rendimiento general del proceso.
Eyector de sólidos por chorro de líquido
Además, los eyectoras a chorro desempeñan un papel fundamental en los procesos de manejo y transporte de materiales a granel.
Gracias a su diseño eficaz, los eyectores a chorro garantizan un funcionamiento sin problemas en diversas industrias.
El uso de eyectores a chorro en diversas aplicaciones permite aumentar la productividad y reducir los costos operativos.
Los eyectores a chorro han demostrado su eficacia en sistemas complejos, ofreciendo soluciones confiables.
La integración de los eyectores a reacción en los procesos contribuye a optimizar el uso de los recursos.
Técnica de transporte de material a granel (bulk handling) con eyectores Körting.
Para transportar sólidos se utiliza un medio motriz líquido. Los sólidos se introducen a través de un embudo o también pueden aspirarse. Se mezcla un medio portador, por ejemplo agua o aire, para mejorar el efecto de transporte.
Aplicaciones
Tratamiento de aguas y obras hidráulicas.
- transporte de materiales filtrantes como carbón activo, grava, resinas intercambiadoras
- transporte de polvo de lignito en lodos activados
Construcción y edificación de piscinas
- como elevador (eyector de chorro de agua) para transportar material filtrante sólido
Construcción naval
- bombeo de mezclas de agua y sólidos fuera de las profundidades.
- tendido de cables marinos.
- transporte de mezclas de cenizas y aire procedentes de sistemas de incineración en buques de pasaje.
Soluciones especiales para grandes volúmenes de entrega
Para cantidades mayores y tamaños de grano de más de 8 mm, pueden utilizarse soluciones especiales. En función del ámbito de aplicación, los eyectores de sólidos de chorro líquido se diseñan como construcción soldada o soldada/fundida para aplicaciones óptimamente individualizadas.
Con los eyectores a chorro, las industrias se benefician de soluciones escalables adaptadas a sus necesidades específicas.
Además, los eyectoras a chorro garantizan una separación eficaz entre sólidos y líquidos en numerosas aplicaciones.
Los eyectoras a chorro son fundamentales para optimizar los flujos de material a granel en las instalaciones de procesamiento.
En resumen, los eyectoras a chorro son herramientas versátiles que mejoran la eficiencia en diversos sectores.
El uso de eyectores a chorro puede generar mejoras significativas en la eficiencia operativa.
